[DirectX12] 19) Deferred , Forward Rendering

Forward Rendering

1개의 Frame - 여러개의 Drawcall

Drawcall은 VertexShader, Geometry Shader, Fragment Shader 순으로 연산 수행하여 최종 Frame 생성

하나의 Drawcall 계산할 때 마다 Light 연산을 수행 하여 오브젝트들의 색상을 결정

연산이 완료되면, Render Target에 업데이트

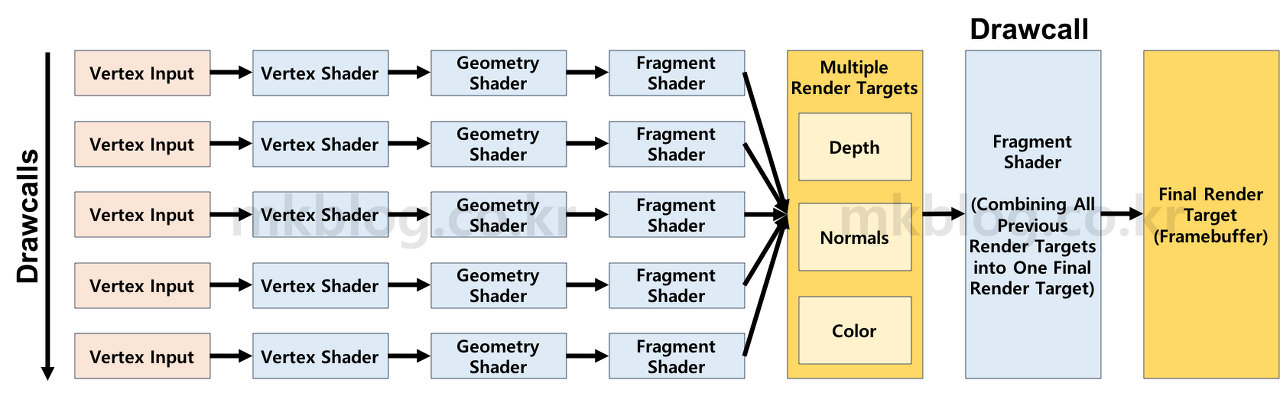

Deferred Rendering

필요한 정보들을 전부 텍스쳐에 보존하여 그려주게 됨.

Forward에서는 물체를 그릴 때 Depth , Normal, Color값이 저장되지 않지만 Deferred는 보존하고 싶은 값들을 저장하여 최종적으로 모든 정보를 합쳐 출력하는 방식을 사용한다.

아래의 사진과 같이, UI로 저장되고 있는 값들을 출력하고, 모두 합친 정보를 나타내고있다.

---

Deferred Shader

원하는 중간 정보를 저장하며 진행함

#ifndef _DEFAULT_FX_
#define _DEFAULT_FX_

#include "params.fx"
#include "utils.fx"

struct VS_IN
{
    float3 pos : POSITION;
    float2 uv : TEXCOORD;
    float3 normal : NORMAL;
    float3 tangent : TANGENT;
    float4 weight : WEIGHT;
    float4 indices : INDICES;

    row_major matrix matWorld : W;
    row_major matrix matWV : WV;
    row_major matrix matWVP : WVP;
    uint instanceID : SV_InstanceID;
};

struct VS_OUT
{
    float4 pos : SV_Position;
    float2 uv : TEXCOORD;
    float3 viewPos : POSITION;
    float3 viewNormal : NORMAL;
    float3 viewTangent : TANGENT;
    float3 viewBinormal : BINORMAL;
};

VS_OUT VS_Main(VS_IN input)
{
    VS_OUT output = (VS_OUT)0;

    if (g_int_0 == 1)
    {
        if (g_int_1 == 1)
            Skinning(input.pos, input.normal, input.tangent, input.weight, input.indices);

        output.pos = mul(float4(input.pos, 1.f), input.matWVP);
        output.uv = input.uv;

        output.viewPos = mul(float4(input.pos, 1.f), input.matWV).xyz;
        output.viewNormal = normalize(mul(float4(input.normal, 0.f), input.matWV).xyz);
        output.viewTangent = normalize(mul(float4(input.tangent, 0.f), input.matWV).xyz);
        output.viewBinormal = normalize(cross(output.viewTangent, output.viewNormal));
    }
    else
    {
        if (g_int_1 == 1)
            Skinning(input.pos, input.normal, input.tangent, input.weight, input.indices);

        output.pos = mul(float4(input.pos, 1.f), g_matWVP);
        output.uv = input.uv;

        output.viewPos = mul(float4(input.pos, 1.f), g_matWV).xyz;
        output.viewNormal = normalize(mul(float4(input.normal, 0.f), g_matWV).xyz);
        output.viewTangent = normalize(mul(float4(input.tangent, 0.f), g_matWV).xyz);
        output.viewBinormal = normalize(cross(output.viewTangent, output.viewNormal));
    }

    return output;
}

struct PS_OUT
{
    float4 position : SV_Target0;
    float4 normal : SV_Target1;
    float4 color : SV_Target2;
};

PS_OUT PS_Main(VS_OUT input)
{
    PS_OUT output = (PS_OUT)0;

    float4 color = float4(1.f, 1.f, 1.f, 1.f);
    if (g_tex_on_0 == 1)
        color = g_tex_0.Sample(g_sam_0, input.uv);

    float3 viewNormal = input.viewNormal;
    if (g_tex_on_1 == 1)
    {
        // [0,255] 범위에서 [0,1]로 변환
        float3 tangentSpaceNormal = g_tex_1.Sample(g_sam_0, input.uv).xyz;
        // [0,1] 범위에서 [-1,1]로 변환
        tangentSpaceNormal = (tangentSpaceNormal - 0.5f) * 2.f;
        float3x3 matTBN = { input.viewTangent, input.viewBinormal, input.viewNormal };
        viewNormal = normalize(mul(tangentSpaceNormal, matTBN));
    }

    output.position = float4(input.viewPos.xyz, 0.f);
    output.normal = float4(viewNormal.xyz, 0.f);
    output.color = color;

    return output;
}

#endif
